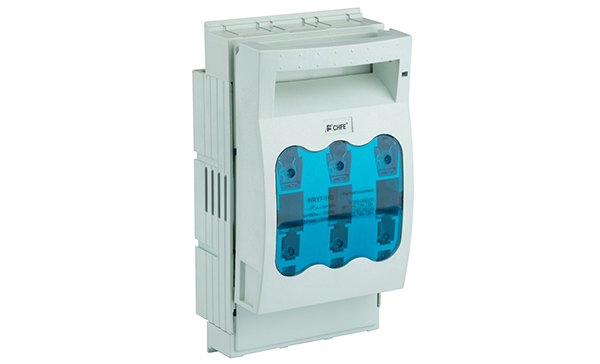

HR17-160-3 Разъединитель 160А
HR17-160-3 — это классический трехполюсный выключатель-разъединитель с предохранителями (ПВР), часто называемый в среде электриков «рубильником под предохранители».
Это устройство совмещает в себе функции коммутационного аппарата и держателя для плавких вставок, обеспечивая видимый разрыв цепи и надежную защиту оборудования.
Технические характеристики
-
Типоисполнение: HR17 (аналог серий ABB XLP или ETI NH).
-
Номинальный ток ($I_n$): 160 А.
-
Номинальное напряжение: 690 В (AC).
-
Количество полюсов: 3P.
-
Тип используемых предохранителей: NH00 и NH000 (габариты 00 и 000).
-
Монтаж: Накладной (на монтажную панель с помощью болтов).
-
Особенности: Без вспомогательных контактов (простая базовая версия). Откидная крышка позволяет безопасно и быстро заменить предохранитель.
Ключевые преимущества
-
Безопасность обслуживания: Замена предохранителей происходит при полностью откинутой крышке, которая механически отключает контакты от сети.
-
Двойная функция: Работает и как защитное устройство (в паре с предохранителем), и как разъединитель для проведения ремонтных работ.
-
Компактность: Несмотря на ток 160А, занимает значительно меньше места, чем старые рубильники открытого типа.
-
Стойкость к КЗ: При использовании быстродействующих предохранителей (например, Siemens SITOR) защищает оборудование от огромных токов короткого замыкания.
Этот аппарат является «входными воротами» для питания силовых шкафов и систем управления электродвигателями.
Характеристики
|
Напряжение, В
|
690В |
|
Ток
|
160А |
|
Размер
|
NH00 и NH000 |
