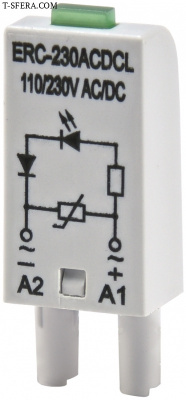

Модуль защиты/индикации ERC-230ACDCL (Uc= 110...230V AC/DC)
Артикул 002473042 — это вставной модуль защиты и индикации ERC-230ACDCL от словенской компании ETI. Он предназначен для установки в розетки (колодки) промежуточных реле и выполняет две важные функции: визуальный контроль состояния и защиту управляющих цепей от перенапряжений.
Модуль является универсальным по типу тока и охватывает широкий диапазон напряжений, что делает его крайне востребованным при сборке шкафов автоматизации.
Технические характеристики
-
Тип устройства: Модуль защиты и светодиодной индикации (LED + Varistor).
-
Напряжение управления (U_c): 110...230 В AC/DC. Работает как в сетях переменного, так и постоянного тока.
-
Функциональные элементы:
-
Светодиод (LED): Зеленого или красного цвета (обычно зеленый для индикации подачи питания на катушку реле).
-
Варистор (V): Защищает катушку реле и выходы контроллера (ПЛК) от импульсных скачков напряжения, возникающих при коммутации индуктивной нагрузки.
-
-
Совместимость: Устанавливается в розетки ETI серии ERB (например, ERB2-M, ERB4-M) для реле серий ERM2 и ERM4.
-
Полярность: При работе на постоянном токе (DC) полярность не имеет значения благодаря встроенной схеме.
Ключевые преимущества модуля ERC
-
Защита электроники: Варистор «срезает» опасные пики напряжения, которые неизбежны при отключении электромагнитной катушки реле. Это значительно продлевает срок службы выходов Вашего ПЛК.
-
Быстрая диагностика: Сервисному инженеру не нужно использовать мультиметр, чтобы понять, пришел ли сигнал на реле — достаточно взглянуть на горящий светодиод модуля.
-
Универсальность: Один и тот же модуль подходит для стандартного напряжения 230В AC и для промышленных сетей 110В DC, что упрощает закупки и складской учет «ТехноСферы».
-
Компактность: Модуль полностью утапливается в корпус розетки, не увеличивая габариты устройства на DIN-рейке.
