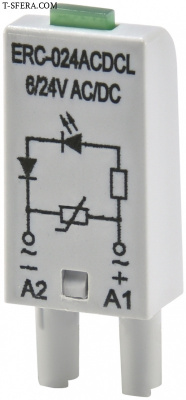

Модуль защиты/индикации ERC-024ACDCL (Uc= 6...24V AC/DC)

Артикул 002473040 — это низковольтный вставной модуль защиты и индикации ERC-024ACDCL от компании ETI. Он является «младшим братом» модуля на 230В и специально разработан для работы в слаботочных цепях управления (обычно 24 В), которые наиболее чувствительны к помехам.

Этот модуль — обязательный элемент для защиты выходов программируемых логических контроллеров (ПЛК), работающих на постоянном или переменном токе низкого напряжения.

Технические характеристики

• Тип устройства: Модуль светодиодной индикации и варисторной защиты (LED + Varistor).

• Диапазон напряжения управления (U_c): 6...24 В AC/DC.

• Функционал:

  • Зеленый LED: Показывает наличие управляющего сигнала на катушке реле.

  • Варистор: Поглощает импульсные скачки напряжения (индуктивные выбросы), возникающие при размыкании цепи катушки.

• Совместимость: Устанавливается в стандартные розетки ETI серий ERB2-M и ERB4-M для реле ERM2 и ERM4.

• Полярность: Не имеет значения (встроенная схема выпрямления для LED).

Ключевые преимущества модуля ERC-024

1. Защита транзисторных выходов ПЛК: При выключении реле 24В катушка генерирует обратный импульс напряжения, который может «пробить» выход контроллера. Варистор в этом модуле мгновенно гасит этот импульс.

2. Визуальная диагностика 24/7: В сложных шкафах автоматизации светодиод помогает быстро определить, пришел ли сигнал от контроллера на конкретное промежуточное реле без использования тестера.

3. Универсальность: Модуль корректно работает как в стандартных сетях 24В DC, так и в системах с переменным током 24В AC (например, в автоматике вентиляции).

4. Безопасный монтаж: Модуль полностью скрыт внутри корпуса розетки, что исключает случайное прикосновение к токоведущим частям.
