LOGO! TD, текстовы дисплей

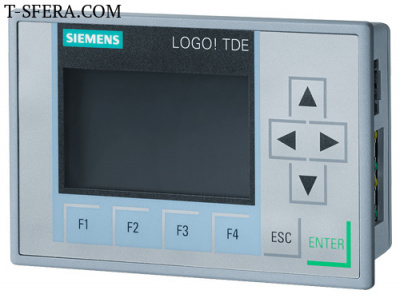

6ED1055-4MH08-0BA1 Текстовый дисплей Siemens LOGO! TDE для модулей LOGO! 8
Текстовый дисплей LOGO! TDE (артикул 6ED1055-4MH08-0BA1) представляет собой специализированный интерфейс оператора (HMI), разработанный для совместной работы с логическими модулями линейки Siemens LOGO! 8. Этот компактный дисплей является оптимальным решением для систем малой автоматизации, где требуется наглядное отображение технологических параметров, вывод аварийных сообщений и оперативное изменение уставок без использования дорогостоящих графических панелей.
Новое поколение дисплея LOGO! TDE оснащено увеличенным экраном, настраиваемой подсветкой и встроенным двухпортовым коммутатором Ethernet, что значительно упрощает топологию построения локальных сетей автоматики.
В каталоге компании «ТехноСфера» на сайте t-sfera.com вы можете заказать оригинальный текстовый дисплей 6ED1055-4MH08-0BA1 в комплекте с монтажными принадлежностями и оперативной отгрузкой со склада.
Технические характеристики дисплея LOGO! TDE (6ED1055-4MH08-0BA1)
| Параметр | Значение / Характеристика |
| Заказной код (Артикул) | 6ED1055-4MH08-0BA1 |
| Производитель | Siemens |
| Серия оборудования | LOGO! 8 (Промышленная автоматизация) |
| Тип устройства | Текстовый дисплей оператора (HMI) |
| Количество строк дисплея | 6 строк (до 20 символов в каждой строке) |
| Подсветка экрана | Светодиодная, 3 цвета (настраиваемый белый, оранжевый, красный) |
| Сетевые интерфейсы | 2 х RJ45 (встроенный 2-портовый Ethernet-коммутатор) |
| Напряжение питания | 12 В / 24 В постоянного тока (DC) или 24 В переменного тока (AC) |
| Класс защиты корпуса | IP65 (с фронтальной стороны при монтаже в шкаф) |
| Комплектация | Дисплей, крепежные элементы, установочные принадлежности |
Преимущества и функциональные особенности LOGO! TDE
-
Информативный 6-строчный экран: Позволяет одновременно выводить текстовую информацию, текущие переменные, гистограммы и подсказки для оператора. Поддерживается функция прокрутки текста для длинных системных сообщений.
-
Трехцветная адаптивная подсветка: Программная настройка цвета экрана (белый, оранжевый или красный) позволяет визуально разделять режимы работы оборудования. Например: белый цвет — штатный режим, оранжевый — предупреждение, красный — критическая авария.
-
Встроенный двухпортовый Ethernet-коммутатор: Наличие двух портов позволяет подключать дисплей к базовому модулю LOGO! 8 и одновременно организовывать сквозное подключение к ПК, программатору или другим контроллерам в цепи без использования дополнительных внешних свитчей.
-
Удобное символьное управление: Лицевая панель снабжена 15 тактильными клавишами, из которых 4 клавиши направления (курсор) и 4 программируемые функциональные кнопки (F1–F4) для быстрого вызова макросов, подтверждения аварий или смены экранов.
-
Промышленное исполнение: Фронтальная панель со степенью защиты IP65 устойчива к воздействию пыли и влаги, что позволяет монтировать устройство на дверцы распределительных щитов и шкафов управления в производственных цехах.
